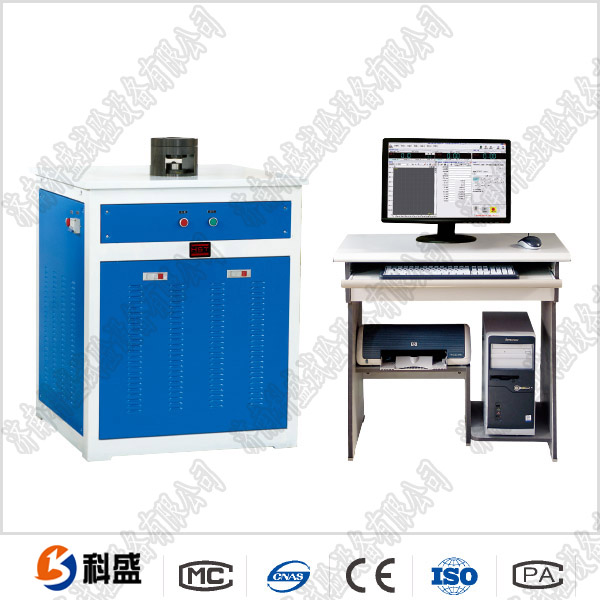

GBS-60B 數顯半自動杯突試驗機
產品分類： 杯突試驗機
一、性能說明:本試驗機是對金屬薄板和帶材進行工藝性試驗的設備?？蓪?shí)現國家標準GB4156-2007《金屬材料薄板和薄帶埃里克森
產品詳情
GBS-60B 數顯半自動杯突試驗機性能說明:
本試驗機是對金屬薄板和帶材進行工藝性試驗的設備?？蓪?shí)現國家標準GB4156-2007《金屬材料薄板和薄帶埃里克森杯突試驗》檢驗金屬薄板和帶材在試驗過程中的塑性變形性能，檢驗有色金屬薄板的各向異性。
本試驗機是對金屬薄板和帶材進行工藝性試驗的設備?？蓪?shí)現國家標準GB4156-2007《金屬材料薄板和薄帶埃里克森杯突試驗》檢驗金屬薄板和帶材在試驗過程中的塑性變形性能，檢驗有色金屬薄板的各向異性。
所謂杯突試驗，即用一定規格的鋼球或球狀沖頭，向周邊具有10KN夾緊力的試樣施加壓力，直到試樣產生穿透裂縫為止，此時沖頭壓入深度，即為被試板材的杯突值，此杯突值用來判斷材料的塑性變形性能。
| 規格型號 | GBS-60B |
| 可試鋼板厚度 | 標準杯突試驗0.1-2mm，（非標杯突試驗:0.1-3mm） |
| 板材大寬度 | 100mm |
| 沖頭大行程 | 60mm |
| 夾緊活塞行程 | 19-21 mm |
| 大沖杯負荷 | 60kN |
| 大夾緊負荷 | 25kN |
| 模具規格 |
標準沖頭直徑：Φ20±0.05mm，標準墊?？讖剑害?3±0.1mm 標準壓模孔徑：Φ27±0.05mm；（非標定做） |
| 數顯分辨率 | 0.01mm |
| 數顯方式 | LCD數顯 |
| 顯示內容 | 夾緊力、沖壓力、位移及杯突值、速率 |
| 控制方式 | 手動調節速率、自動判斷記錄杯突值 |
| 結構特點 | 復合油缸、雙油泵供油、光柵尺測量 |
